齒輪鍛件要注意的事項有很多，但是并不是每一項都要嚴格的注意，永鑫生如何提升齒輪鍛件的質量？下面這篇文章主要給大家進行講述。

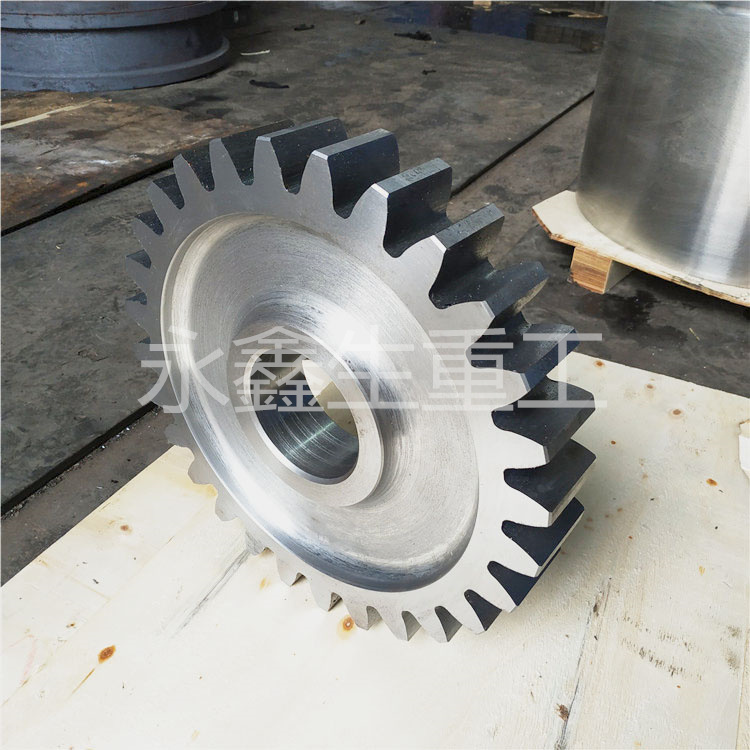

       硬度是齒輪鍛件熱處理很重要的質量檢驗指標，這不僅是因為硬度試驗快速、簡便又不損壞鍛件，而且從硬度值可以推測其他力學性能，合理地確定熱處理后的硬度值將賦予鍛件以很好的使用性能，對提高質量、延長耐久度都有重要作用。

齒輪鍛件提升質量除了要求硬度值外，還必須規(guī)定其他力學性能指標：

　　1、強度與韌性的合理配合。通常鋼鐵材料的強度和韌性是互為消長的。對于結構鍛件，常用一次沖擊韌度作為安全的判據，追求高韌性指標，而不犧牲強度，致使機械產品粗大笨重，壽命不長。相反，對于工模具，為了提高耐磨性而追求高硬度和高強度(抗扭強度)，而忽視了韌性對減少模具崩刃和折斷的作用，使用壽命也不長。因此，應對鍛件的工作條件和失效形式進行調查分析，根據強度與韌性合理配合來確定鍛件應選用的強度和韌性指標。

       2、正確處理材料強度、結構強度和系統(tǒng)強度的關系。各種材料強度指標都是用標準試樣測得的，它取決于材料的組織狀態(tài)(包括表面狀態(tài)、殘余應力和應力狀態(tài))。鍛件結構強度受尺寸因素及缺口效應的影響，而系統(tǒng)強度則與其他鍛件的相互作用有關。在這三者之間存在很大的差異，如材料的光滑試棒疲勞強度高，但實物的疲勞強度可能很低。因此，對某些重要零件，根據模擬試驗結果確定力學性能指標較為恰當。

　　3、組合件的強度匹配要合理。大量試驗及實際使用表明，當組合件(如蝸輪蝸桿、鏈條鏈輪、滾珠與套圈及傳動齒輪等)達到強度匹配時，使用壽命可延長。例如，滾珠比套圈的硬度應高2HRC，汽車后橋主動齒輪的表面硬度比從動齒輪座高2-5HRC。同一種鋼材經同種方法處理成相同硬度的摩擦副，耐磨性比較差。

　　4、表面強化的鍛件，心、表強度應合理匹配。表面強化零件(如滲碳淬火、碳氮共滲淬火、滲氮，感應淬火等)時，當硬化層深度一定時，心部應具有適宜的強度，使心、表強度達到好的匹配狀態(tài)，以保證鍛件具有高的使用壽命。如果心部強度太低，過渡區(qū)容易產生疲勞源，導致疲勞性能下降;如果心部強度太高，表面殘余壓應力小，疲勞壽命也不長。

　　以上就是這篇文章主要給大家講述的內容，希望對大家能夠有所幫助。選擇永鑫生，選擇品質！

我們只做好鍛件 大型鍛件www.ywmlmm.com

文章原創(chuàng)如需轉載請注明永鑫生鍛造廠提供！
