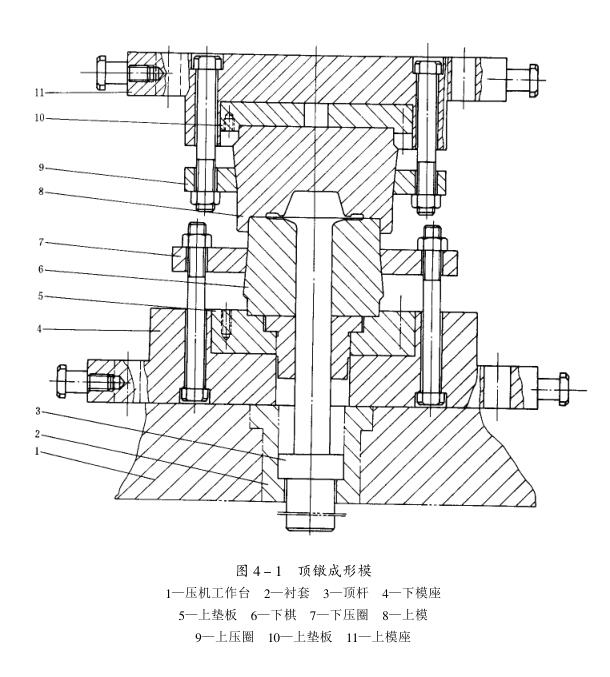

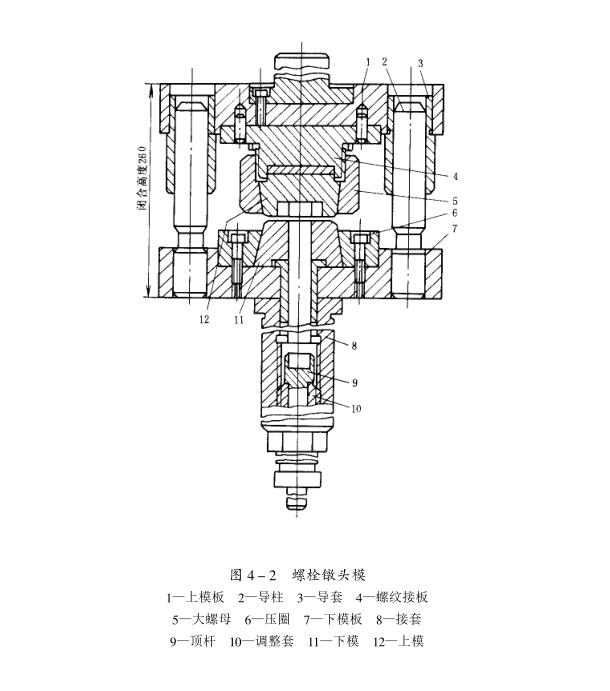

此類鍛件中用得最多的是由長(zhǎng)桿毛坯一次局部頂鐓成形的鍛件，模具實(shí)例如圖4-1和圖4-2所示。毛坯的直徑與鍛件桿部直徑相同，鍛前一般只對(duì)毛坯需要頂鐓的部分局部加熱，鍛后鍛件的頭部帶有較小的橫向毛邊。在靠近頭部的桿部，由于受頭部溫度的影響，頂鐓后直徑會(huì)加粗1~3mm左右。

       在操作工藝及模具上采取一些特殊措施，用螺旋壓力機(jī)還可鍛一些不能一次頂鐓成形的鍛件。

       例如圖4-3所示是在600kN摩擦壓力機(jī)上用可移動(dòng)的兩工位上模完成頂鐓和成形二工步的模具。

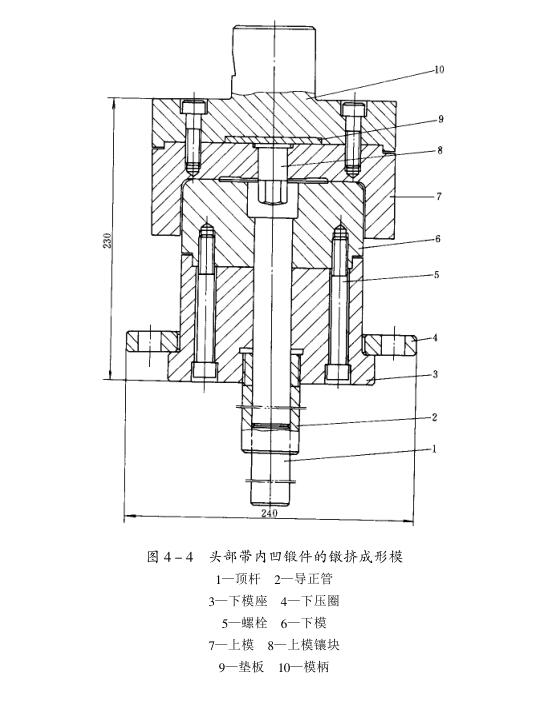

       對(duì)于頭部帶有較大內(nèi)凹的鍛件，雖然頭部毛坯的長(zhǎng)徑比并不大，但為保證頭部成形良好，一般也需采用鐓粗和成形二個(gè)工步。圖4-4是在1600kN的摩擦壓力機(jī)上鍛該種件的模具示例。

       鐓粗是借助于手動(dòng)而臨時(shí)放在毛坯上的活動(dòng)整塊由上模7加壓而實(shí)現(xiàn)的，鐓粗后，取下活動(dòng)墊塊，進(jìn)行第二成形工步。

       頭部體積較大的長(zhǎng)桿件，常用的方法是與其它設(shè)備聯(lián)合模鍛。生產(chǎn)批量不大時(shí)、常用大于鍛件直徑的桿料在空氣錘上摔細(xì)桿部，在摩擦壓力機(jī)上頂鐓成形頭部。

       生產(chǎn)批量較大時(shí)。則用與鍛件直徑相同的長(zhǎng)桿料在電鐓機(jī)上頂鐓出頭部毛坯，在摩擦壓力機(jī)上頂鐓成形鍛件頭部。

       當(dāng)鍛件較長(zhǎng)時(shí)，應(yīng)注意校核鍛前所用毛坯是否能放入模中。毛坯長(zhǎng)度一般應(yīng)小于鍛模開(kāi)啟空間高度。

我們只做好鍛件 大型鍛件www.ywmlmm.com

文章原創(chuàng)如需轉(zhuǎn)載請(qǐng)注明永鑫生鍛造廠提供！
